Lieu d'origine: | Wuxi, Chine |
Nom de marque: | NODHA |
Certification: | CE, ISO |
Numéro de modèle: | AODP-610 |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | USD5500~USD9000 |
Détails d'emballage: | Corps de machine emballé en papier rétrécissable à l'intérieur, exportant la caisse de contreplaqué |
Délai de livraison: | 5-8 jours ouvrables après l'obtention de l'acompte |
Capacité d'approvisionnement: | 1000 SÉRIES/AN |
NOM: | Machine taillante de coupe pneumatique de tuyau | Commande: | Pneumatique conduit |
---|---|---|---|
Vitesse de rotation: | 226RPM | Couple: | 117Nm |
Puissance: | 3.77HP | Gamme fonctionnante (OD): | 24" - 30" (457-610mm) |
épaisseur de paroi: | ≤30 | ALIMENTATION: | Automatique |
Poids fonctionnant: | 85kgs | Poids d'expédition: | 135kgs |
Taille de paquet: | 1050*920*290mm | Méthode de support: | Bâti fendu d'OD |
Surligner: | Coupeur biseauté de tuyau,Machine taillante de tuyau |
Coupe de tuyau et machine taillante :
La machine de série est idéale pour tous les types de la coupe de tuyau, de tailler, et de préparation d'extrémité. La conception de cadre de fente permet à la machine de se dédoubler dans la moitié au cadre et de monter autour de l'OD du tuyau ou des garnitures intégré pour le fixage fort et stable. L'équipement exécute la précision en ligne a coupé ou coupe/biseau simultané, opérations uniques, de réalésage et de bride de parement, aussi bien que préparation d'extrémité de soudure sur le tuyau ouvert, s'étendant de 3/4" à 56" O.D. (DN20-1400mm), sur la plupart d'épaisseurs de paroi et de matériel.
Caractéristiques (machine taillante de coupe pneumatique de tuyau) |
Nouvelle amélioration (machine taillante de coupe pneumatique de tuyau)
1. Verrouillage moyen de l'anneau de rotation.
Précédent la vis de blocage sur le côté, les neufs améliorés, il est au milieu, ceci font le verrouillage de plus de symétrie et d'écurie. Et l'espace pour desserrer la vis est plus grand qu'avant, une fois dédoublé l'anneau, plus commode.
2. Vis de blocage découverte d'anneau stationnaire
Il est difficile d'assembler le cadre de fente sur la canalisation quand 2 vis de blocage sur le côté. La nouvelle conception découverte rend l'installation facile et conviviale, particulièrement quand installez le cadre de fente sur la canalisation.
Spécifications (machine taillante de coupe pneumatique de tuyau) |
Guide de sélection (machine taillante de coupe pneumatique de tuyau) |
Modèle | Gamme fonctionnante (OD) | d (millimètre) | D (millimètre) | L (millimètre) | ||
Pouce | millimètre | Corps en acier | Corps en aluminium | |||
168 | 2" - 6" | 50-168 | 185 | 512 | 178 | 192 |
230 | 3" - 8" | 80-230 | 236 | 564 | 178 | 192 |
275 | 5" - 10" | 125-275 | 283 | 612 | 178 | 192 |
325 | 6" - 12" | 168-325 | 334 | 665 | 178 | 192 |
377 | 8" - 14" | 219-377 | 386 | 719 | 178 | 192 |
426 | 10" - 16" | 273-426 | 438 | 776 | 180 | 195 |
457 | 12" - 18" | 300-457 | 469 | 807 | 180 | 195 |
508 | 14" - 20" | 355-508 | 518 | 862 | 190 | 195 |
560 | 16" - 22" | 400-560 | 570 | 910 | 190 | 195 |
610 | 18" - 24" | 457-610 | 618 | 960 | 190 | 195 |
660 | 20" - 26" | 508-660 | 670 | 1020 | 190 | 195 |
715 | 22" - 28" | 550-715 | 719 | 1084 | 190 | 198 |
762 | 24" - 30" | 600-762 | 770 | 1134 | 190 | 198 |
830 | 26" - 32" | 660-813 | 830 | 1194 | 192 | 207 |
914 | 30" - 36" | 762-914 | 924 | 1296 | 212 | 214 |
1066 | 36" - 42" | 914-1066 | 1077 | 1468 | 212 | 216 |
1230 | 42" - 48" | 1066-1230 | 1248 | 1646 | 212 | 216 |
Suggérez : taille 1066 et au-dessus de la taille choisie et du type hydraulique d'utilisation

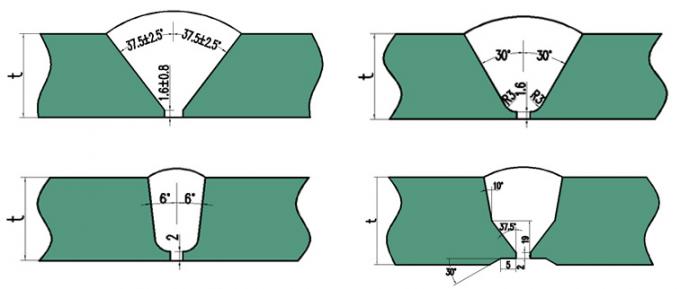

Joint typique de Buttwelding (machine taillante de coupe pneumatique de tuyau) |
Suggérez : si n'importe quelle autre couture de soudure ou demande spéciale, améliorent svp pour nous conseiller avant que vous passiez la commande.
Commandez le guide |
Avant que vous passiez la commande à nous, svp faites-nous connaître l'information suivante :
Choisissez la bonne taille
Conseillez-nous les options conduites : Pneumatique, électrique ou hydraulique
Conseillez-nous les options de corps : Corps en acier ou corps d'aluminium
Confirmez l'approvisionnement en électricité (tension, fréquence et phase)
Confirmez l'ange taillant requis
Confirmez le joint de soudure requis (U, V, double V ou préparation composée)
Conseillez votre matériel de tuyau (acier au carbone, acier inoxydable ou d'autres)
D'autres exigences de special au sujet de machine
Les pièces de rechange requises
Si l'épaisseur de paroi de tuyau plus de 30mm, nous informent à l'avance (important)
